Technische gegevens
|
Draadafmeting |
|
M3 |
|
Coating |
|
AlTiN |
|
Draadsoort |
|
M; M-LH |
|
Flankhoek |
|
60 graden |
|
Snijmateriaal |
|
VHM |
|
Schroefdraadnorm |
|
DIN 13 |
|
Schacht |
|
DIN 6535 HA met h6 |
|
Draadspoed |
|
0,5 mm |
|
Nominale ⌀ DC |
|
2,33 mm |
|
Snijlengte Lc |
|
7,73 mm |
|
Schachtlengte Ls |
|
40,3 mm |
|
Totale lengte L |
|
58 mm |
|
Schacht-⌀ Ds |
|
6 mm |
|
Inwendige koeling |
|
ja |
|
Aantal tanden Z |
|
4 |
|
Toepassing bij boringtype |
|
tot 2,5×D bij blind gat; tot 2,5×D bij doorlopend gat |
|
Verdeling van de snijkanten |
|
ongelijk |
|
Voeding fz in staal < 750 N/mm2 |
|
0,01 mm |
|
Schroefdraadprofiel |
|
Volprofiel |
|
Schroefdraad-⌀ |
|
3 mm |
|
Schachttolerantie |
|
h6 |
|
Aantal spaangroeven |
|
4 |
|
Gekleurde ring |
|
groen |
|
Binnen-/buitentoepassing |
|
Binnen |
|
Draaddiepte |
|
6,25 mm |
|
Serie |
|
Master TM |
|
Producttype |
|
Draadfrees |

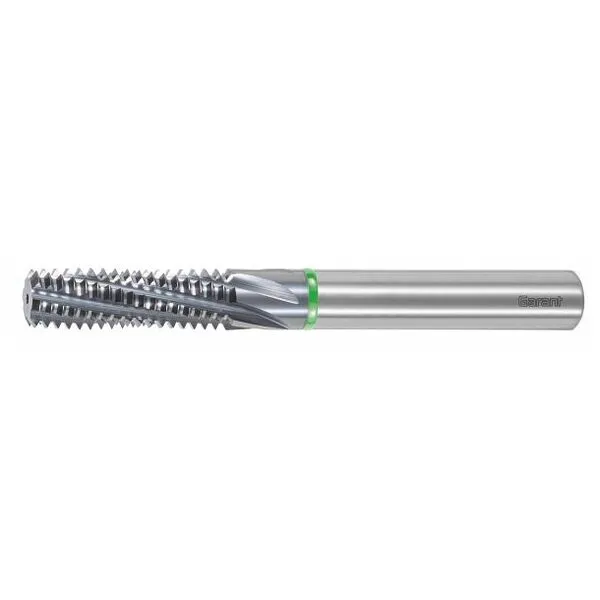

GARANT GARANT Master TM schachtdraadfrees 2,5×D, AlTiN, M: M3
