Technische gegevens
|
Serie |
|
Master TM |
|
Draadafmeting |
|
10-32 UNF |
|
Coating |
|
TiAlN |
|
Draadsoort |
|
UNF; UNF-LH |
|
Flankhoek |
|
60 graden |
|
Snijmateriaal |
|
VHM |
|
Schacht |
|
DIN 6535 HA met h6 |
|
Inwendige koeling |
|
ja |
|
Snijrichting |
|
rechts |
|
Draadspoed |
|
0,794 mm |
|
Gangen per inch |
|
32 |
|
Nominale ⌀ DC |
|
3,81 mm |
|
Snijlengte Lc |
|
9,1 mm |
|
Schachtlengte Ls |
|
36 mm |
|
Totale lengte L |
|
58 mm |
|
Schacht-⌀ Ds |
|
6 mm |
|
Hals-⌀ D1 |
|
5,5 mm |
|
Programmeerwaarde voor verzinking L1 |
|
9,86 mm |
|
Aantal tanden Z |
|
4 |
|
Voeding fz in staal < 750 N/mm2 |
|
0,04 mm |
|
Toepassing bij boringtype |
|
tot 2×D bij blind gat; tot 2×D bij doorlopend gat |
|
Verdeling van de snijkanten |
|
ongelijk |
|
Verzinktraphoek |
|
90 graden |
|
Schroefdraad-⌀ |
|
4,83 mm |
|
Schachttolerantie |
|
h6 |
|
Aantal spaangroeven |
|
4 |
|
Gekleurde ring |
|
groen |
|
Binnen-/buitentoepassing |
|
Inwendig |
|
Schroefdraadprofiel |
|
Volprofiel |
|
Producttype |
|
Draadfrees |

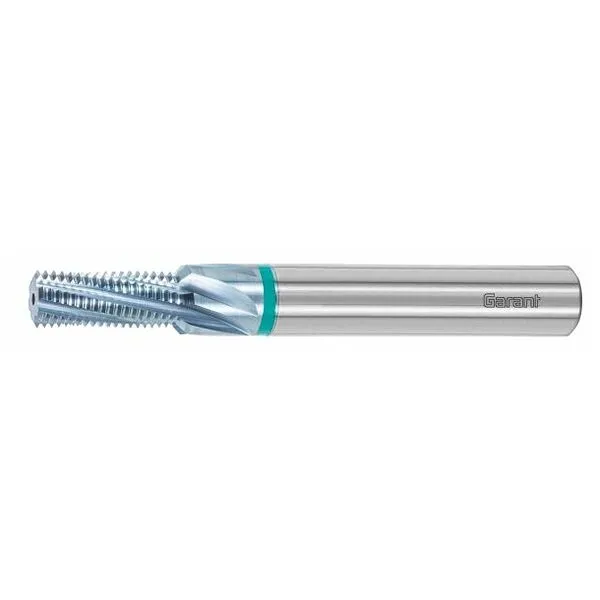

GARANT GARANT Master TM schachtdraadfrees met verzinktrap 2×D, TiAlN, UNF: 10-32
